اصلاح الصورة المزدوجة فى شاشة LCD مسطرة رقم A320AP20S4LV0.4

السلام عليكم ورحمة الله وبركاته

-------------------------------

الى كل الفنيين ومهندسى الصيانة متابعى مدونتنا(المحترف لصيانة الشاشات والريسيفر) الكرام سوف نقدم لكم مجموعة من المواضيع المتنوعة والتى تهم الكثيرين ممن يعملون بمجال صيانة الشاشات والريسيفرات بمختلف انواعها وموديلاتها

فالجدير بالذكرانا العمل بمجال صيانة الاجهزة الالكترونية تحتاج الى تبادل الخبرات بين التقنيين وذلك لاختلاف الاعطال التى يصادفها كل منهم ومن منطلق هذا ستقوم مدونتنا(المحترف لصيانة الشاشات والريسيفر) المتواضعة بالمشاركة فى هذا الموضوع وذلك من خلال نشر طريقة اصلاح بعض الاعطال التى اصادفها وذلك عن طريق تصوير العطل ومراحل اصلاحه ان شاء الله

كما ساقوم بنشر بعض السوفتات والفلاشات الخاصة بالشاشات  والريسيفرات

بدون اى مقابل وذلك لمحاولة التغلب على تشدد بعض المنتديات فى تحميل الفلاشات وطلبهم مقابل مادى لتفعيل العضوية حتى يمكنك من تحميل الفلاشة التى تريدها ولذلك سوف نقوم تباعا ان شاء الله بنشر مجموعة من الفلاشات المختلفة لجميع ماركات الريسيفرات العادية والاتش دى والشاشات LED و LCD

وسوف تكون باذن الله تعالى فلاشات موثوقة ومجربة

وفى هذه التدوينة سوف اقوم بشرح علاج عطل الصورة المزدوجة فى شاشة lcd
مظهر العطل
---------

فى بادىء الامر تعمل الشاشة بصورة طبيعية كما هو موضح بالصورة السابقة

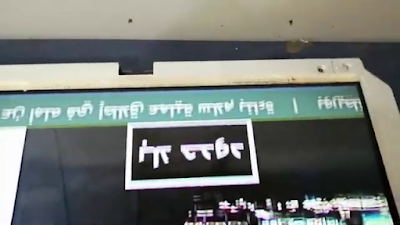

بعداقل من دقيقة تتحول الوان الشاشة وتتغير كما فى الصورة

بعدها يبدأ ظهور ازدواجية الصورة وتبدأ بالزيادة
*****
الاصلاح
---------
نقوم بفك الشاشة حتى نصل الى المسطرة المتصلة بالبانل

ثانيا هذا العطل يتم اصلاحه عن طريق قطع بعض المسارات بمسطرة البانل ولذلك يجب معرفة رقم البانل وذلك لمعرفة الاطراف التى سوف يتم قطعها من المسطرة ورقمها فى هذا الموديل كما هو موضح بالصورة
A320AP20S4LV0.4

وفى هذه المسطرة سوف تجد الاطراف محددة ومكتوبة عليها
من ناحية اليسار

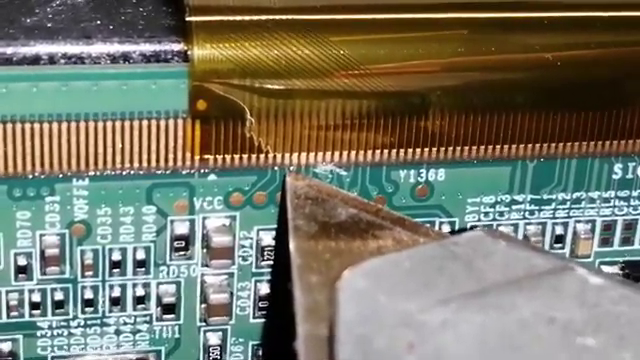

نقوم بقطع الاطراف
CKV1
CKVB1
VSS
STVP
من ناحية اليسار كما هو موضح بالصورة التالية

ملحوظة مهمة
نحاول عندما نقوم بالقطع ان يكون القطع بحرص حتى لا نقطع
اية اطراف اخرى غير المطلوب قطعها وايضا هناك معلومة مهمة يجب ان نعلمها وهو ان هذا الكوف الواحد مقسم الى جانبى الشاشة فسوف تجد عند القياس بالافوميتر من الناحية الاخرى نفس الاطراف

 ولذلك اذا لم يتم علاج العطل عند قطع الاطراف من جهة اليسار نقوم بلحامها مرة الاخرى وقطعها من ناحية اليمين وسوف تجد ان العطل قد تم اصلاحه باذن الله تعالى

ارجو من الله ان يكون الشرح مبسطا ويستفيد منه كل من يقرأه
يمكنكم متابعتنا على صفحتنا على الفيس بوك
سوق الشاشات
من لديه اى استفسار او سؤال يمكنه ترك تعليق
